Cuando la evolución se convierte en revolución

El corazón de cualquier proyecto de monitorización.

Novedades destacadas

DOBLE GNSS RTK y radio. GNSS RTK para posicionamiento centimétrico sin necesidad de hardware adicional.

MPPT Interno. Gestión inteligente de paneles solares para maximizar la autonomía del sistema.

PoE++ IN/OUT. Alimentación y comunicación mediante un único cable Ethernet con soporte PoE++ IN/OUT.

Mini PCIe LoRa*. Conectividad LoRA opcional para comunicaciones de largo alcance y bajo consumo. *Opción LoRA u otros dispositivos.

Settop M1 v2 es un sistema escalable diseñado para gestionar y controlar de forma remota estaciones totales, láser escáner, GNSS y sensores.

Su función principal es automatizar la adquisición de datos y garantizar que las mediciones continúen de forma ininterrumpida gracias a sus múltiples combinaciones de alimentación y conexión.

Una arquitectura integrada

Uno de los aspectos más destacados es la integración de múltiples funciones en un único equipo industrial. En lugar de instalar varios equipos independientes, Settop M1 v2 reúne en una única plataforma todas las funciones necesarias para una estación de monitorización remota. Entre los componentes que integra se encuentran:

API abierta para integración con terceros
Compatibilidad con contenedores Docker
Plataforma basada en Linux
Control MPPT
Router Ethernet
Punto de acceso Wi-Fi
Módem 4G/LTE
Almacenamiento interno de datos

Esta integración simplifica considerablemente el diseño de las estaciones de monitorización, reduce el cableado y disminuye los posibles puntos de fallo.

Gestión de la energía

Alimentación por placa solar o DC Alimentación eléctrica mediante paneles solares o DC (corriente continua) de 9 V a 35 V con MPPT integrado.

Alimentación por tecnología PoE Obtiene energía a través de la conexión Ethernet y también permite alimentar a otros dispositivos.

Cargador de batería Sistema de carga para batería externa que garantiza el funcionamiento continuo durante cortes de alimentación.

Puertos de salida Conexión de energía eléctrica en puertos de salida estabilizada seleccionable a 13 V o 15 V.

¿Por qué Settop M1 v2?

Todo integrado en un único equipo
Mejor consumo energético
Menos cableado
Menor tiempo de instalación
Menor mantenimiento
Actualización remota
Plataforma Linux + Docker
Preparado para funcionamiento 24/7
Diseñado para entornos industriales

Aplicaciones habituales Settop M1 v2 está orientado a proyectos donde se requiere el posicionamiento dinámico con la posibilidad de llevar a cabo el control remoto de una estación total como:

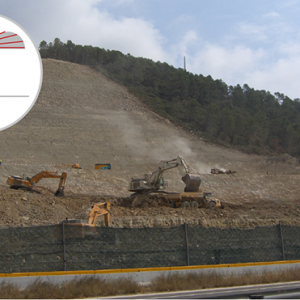

Monitorización: presas, taludes, puentes, edificios, estructuras.
Topografía: estación base GNSS, estación de referencia, control de maquinaria.

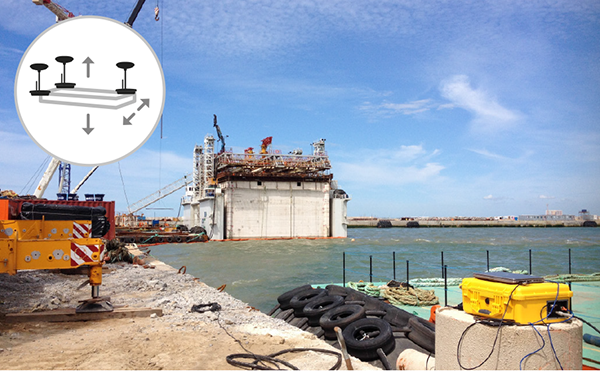

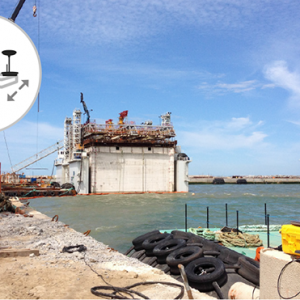

Obras marítimas: posicionamiento de cajones, gánguiles, diques.

Características importantes

API REST abierta para una integración rápida con aplicaciones de terceros Una potente API que permite una integración fluida con aplicaciones de terceros para la gestión, monitorización y automatización de dispositivos.

Compatibilidad con contenedores Docker Ejecute aplicaciones en contenedores de forma segura e independiente, simplificando el despliegue, las actualizaciones y el mantenimiento del software.

Plataforma basada en Linux Impulsada por un procesador ARM Cortex-A53 de cuatro núcleos que ejecuta Linux, lo que proporciona alto rendimiento, fiabilidad y flexibilidad para aplicaciones embebidas.

Conexiones

1	Antena LTE 1	9	USB + Power*
2	Antena Radio	10	USB + Power*
3	RS232 + Power*	11	USB + Power*
4	RS232 + Power*	12	PoE ++ OUT
5	PoE ++ IN	13	ACDC/Solar
6	Antena Wifi/Bluetooth	14	Batería
7	Antena LTE 2	15	Antena GNSS Master
8	Antena GNSS Heading

Settop M1

Solución para auscultación

Settop M1-15 es un dispositivo de comunicación preparado para controlar en forma remota la monitorización de una Estación Total Trimble. Diseñado para realizar trabajos de monitorización y auscultación topográfica de manera totalmente independiente y autónoma.

Monitorización de una Estación Total

Equipo de control remoto de Estación Total Trimble S

El SETTOP M1-15 es un dispositivo de comunicación preparado para controlar en forma remota la monitorización de una Estación Total de la serie Trimble S mediante Finelock. Diseñado para realizar trabajos de monitorización topográfica de manera totalmente independiente y autónoma, permite la conexión mediante diversas vías de comunicación: Wi-Fi, Bluetooth, Radio, Ethernet, GSM y el servicio exclusivo de SETTOPSurvey, IST Connect*. Basado en el receptor SETTOP M1 aunque sin la tecnología GNSS/GPS y la radio integrada, el SETTOP M1-15 permite añadir diversos sensores conectados de forma directa, lo que posibilita realizar mediciones muy completas de los estudios a realizar. Esta particularidad lo convierte en mucho más que un módem GPS tradicional.

¿Para qué sirve SETTOP M1-15?

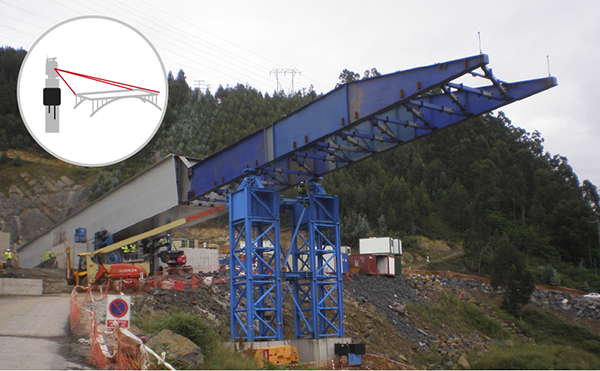

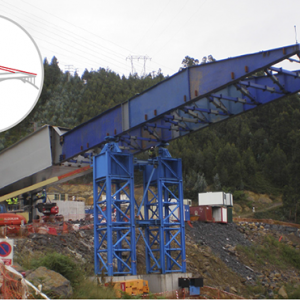

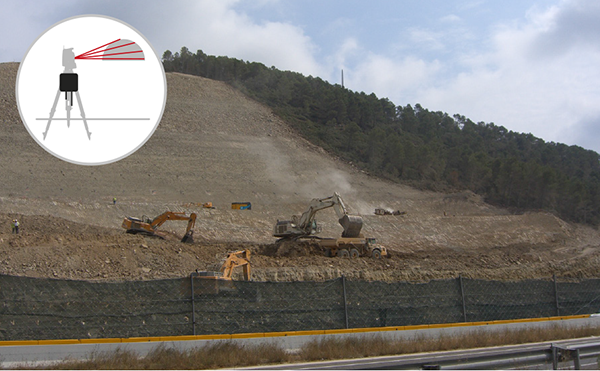

Especialmente diseñado para controlar autónomamente cualquier Estación Total de la serie Trimble S con Finelock, el SETTOP M1-15 es un instrumento perfecto para mejorar las tareas de medición topográfica de ingeniería y minería, y permite mantener bajo supervisión todo tipo de deformaciones o movimientos que requieran monitorización estática. Además, por sus especiales características, el SETTOP M1-15 permite también la monitorización dinámica para controlar el posicionamiento de elementos móviles que requieren ser situados en lugares concretos como, por ejemplo, en tareas de empuje de puentes. Gracias a su conexión con una Estación Total de alta precisión como es la serie S de Trimble, el SETTOP M1-15 garantiza tener un control absoluto de la zona y de sus movimientos de manera remota al tiempo que podrá manejar los datos en tiempo real con un software externo.

¿Qué beneficios aporta el SETTOP M1-15?

Fruto del compromiso de SETTOPSurvey con la innovación para la mejora de los instrumentos de topografía, el SETTOP M1-15 permite monitorizar de forma remota cualquiera Estación Total de la serie S de Trimble tanto en trabajos estáticos como dinámicos, lo que lo convierte en un instrumento de gran utilidad en tareas de ingeniería y minería.

Facilita los procesos de instalación de un equipo de monitorización autónoma las 24h.
Registro de todas las mediciones en su memoria interna.
Gestión interna del funcionamiento automático (Watchdog).
Arranque automatizado. El sistema se reinicia tras cualquier pérdida/corte de corriente eléctrica.
Seguridad. Diseñado para minimizar los ataques informáticos (OS Linux)
Precisión. Detección automática de sensores conectados.
Bajo consumo. El aparato entra en modo de hibernación entre las rondas de medición.
Configuración sin necesidad de software (WebUI).
Compatibilidad. Múltiples modos de alimentación y también numerosas posibilidades de conexión (Wi-Fi, Ethernet, Cable, Bluetooth, USB, etc)
Flexibilidad. El sistema acepta múltiples configuraciones.
Ahorro. Evita la contratación de caras e incontrolables IP fijas. SETTOP M1-15 solo requiere una tarjeta SIM de datos con una IP dinámica gracias al servicio asociado IST Connect exclusivo de SETTOPSurvey.
Resistencia. Carcasa de aluminio anonizado de una sola pieza, ligero y pequeño.
