Settop Mole v2

    Sistema de guiado por láser para túneles

    Settop Mole v2

    Sistema de guiado por láser para túneles

    Settop Mole v2 un sistema de guiado por láser para túneles ejecutados por medios convencionales con el objetivo de reducir los sobrecostes asociados a los errores geométricos en la sección del túnel. La innovación de este sistema reside en la capacidad de proyectar en tiempo real, de forma continua y georreferenciada, la sección teórica de excavación sobre el frente del túnel, de manera que el operario de la maquinaria o el ingeniero de túnel disponga siempre de una referencia visual que le permita optimizar el proceso de excavación en sus sucesivos avances.

    Settop Mole v2 Downloads

    ¿Más información? Contáctenos

    Componentes del sistema

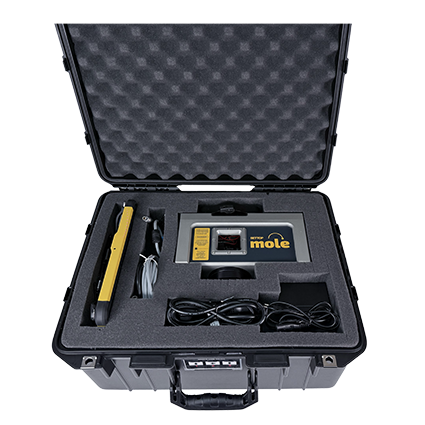

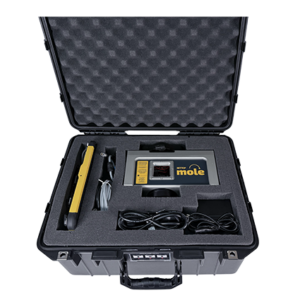

    Settop Mole v2 es un sistema de proyección láser formado por una estación total, un láser verde profesional de alta potencia y un ordenador de control con el software incluido. El sistema proyecta en tiempo real la sección de un túnel cargado en el software control con una precisión centimétrica, con la ayuda de guiado de la estación total. El conjunto es ideal para el control de producción y calidad durante la construcción del túnel. Metodología de trabajo optimizada para un uso fácil y eficiente.

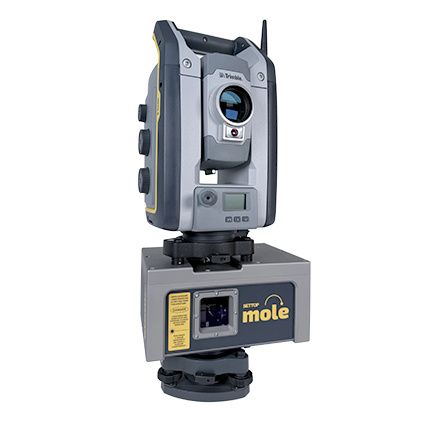

    Estación total

    • Con medición sin prisma
    • Puntero láser
    • Seguimiento de prisma automático

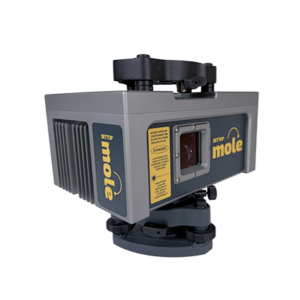

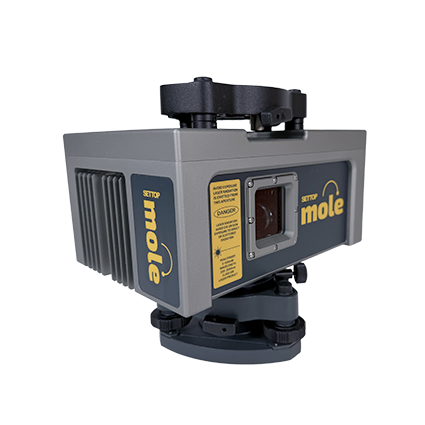

    Encapsulado

    • Láser verde RTI Piko10
    • Láser Tipo IV ILDA; opcional DMX, Auto, LAN, SD-card, W-DMX
    • Conexionado interno con electrónica

    Tableta

    • Pantalla multitáctil de alta definición
    • Sistema operativo Windows 10 Pro

    Software

    • Definición del proyecto: alineación horizontal y vertical, secciones transversales.
    • Detección automática de sensores
    • Trabajar: Módulo Levantamiento: Configuración de la Estación (Trisección). Módulo Proyección: Representación gráfica.   Módulo Escaneo: Nube de puntos de una sección
